Производство сэндвич-панелей: из чего делают и как проходит технологический процесс

Что такое сэндвич-панель и из чего она состоит

Сэндвич-панель — это трёхслойный строительный материал, где металлическая облицовка задаёт жёсткость и защиту, а утеплитель отвечает за тепло- и звукоизоляцию. Все слои соединяются между собой полиуретановым клеем под прессом, поэтому конструкция работает как единое целое: металл принимает нагрузки, а наполнитель держит тепло внутри здания.

Металлическая облицовка и полимерное покрытие

Внешние слои обычно делают из оцинкованной стали с полимерным покрытием определённого цвета по шкале RAL. Облицовка защищает утеплитель от влаги и механических повреждений, а заодно выступает несущим элементом. Профилирование придаёт листу жёсткость и характерный рельеф, который хорошо виден на фасаде или кровле.

Утеплитель (минвата, ППС, PUR/PIR)

Внутренний слой может быть минеральной ватой, пенополистиролом (ППС) или жёстким полиуретаном (PUR/PIR). Выбор наполнителя определяет огнестойкость, теплопроводность и область применения панели — например, для огнеопасных объектов чаще берут минвату, а для максимальной теплоизоляции при малой толщине — PIR.

Клей и защитные материалы

Слои соединяет полиуретановый клей — чаще двухкомпонентный состав, который наносится на поверхность перед сборкой. Дополнительно применяют защитную плёнку на облицовке, которая предохраняет панель от царапин при транспортировке и монтаже и снимается перед сдачей объекта.

Основные материалы для производства сэндвич-панелей

Качество будущей панели закладывается на входе — выбором металла, утеплителя и клея. Рассмотрим требования к каждому компоненту.

Требования к металлу и полимерному покрытию

Облицовочная сталь должна быть оцинкованной с защитным полимерным слоем. Вид покрытия влияет на стойкость к ультрафиолету, коррозии и механике: полиэстер — базовое решение, Pural усиливает стойкость к царапинам и УФ, PVDF меньше выцветает, а пластизол с толщиной до 200 мкм подходит для зон с высокой загрязнённостью. Толщина металла и марка стали подбираются под нагрузки конкретного объекта.

Виды утеплителей и их характеристики

Главный параметр наполнителя — теплопроводность: чем она ниже, тем тоньше панель нужна для нужного уровня изоляции. Минеральная вата не горит и подходит для пожароопасных объектов, но плотнее и тяжелее. Пенополистирол лёгкий и дешёвый, но уступает по огнестойкости. PIR сочетает рекордно низкую теплопроводность и умеренную горючесть. Сравним основные виды:

Вывод: для максимальной теплоизоляции при минимальной толщине выбирают PIR, для пожаробезопасности — минвату, а для бюджетных и ненагруженных конструкций — пенополистирол.

Клеевые составы и их роль

Полиуретановый клей отвечает за прочность сцепления слоёв. Двухкомпонентный состав смешивается непосредственно перед нанесением и схватывается быстрее, что важно на высокой скорости автоматической линии. От точности дозирования и равномерности нанесения зависит, не появятся ли позже расслоения или вздутия.

Этапы производства сэндвич-панелей

Технологический процесс изготовления сэндвич-панелей состоит из нескольких последовательных операций. Опишем их в том порядке, в котором они выполняются на производстве.

Подготовка рулонного металла

Оцинкованная сталь с полимерным покрытием поступает в рулонах и устанавливается на разматыватель рулонов. Лента разматывается, выравнивается и непрерывно подаётся на линию. На этом этапе важно отрегулировать натяжение, чтобы металл шёл ровно и без перекосов.

Профилирование облицовки и формирование замка

Лист проходит через профилегибочный стан, который придаёт стали трапециевидный или другой профиль. Здесь же на краях формируется замковое соединение — пазогребневый стык, который в дальнейшем обеспечивает герметичную стыковку панелей между собой.

Подготовка и резка утеплителя

Наполнитель — минвата, пенополистирол или плиты PIR — нарезается на ламели нужной ширины и толщины. Резка должна быть точной: смещение ламелей приводит к пустотам внутри панели и ухудшению теплоизоляции.

Нанесение клея

Перед сборкой на внутреннюю поверхность металла и утеплитель наносится полиуретановый клей. На автоматической линии применяется система смешивания и дозирования, которая подаёт состав равномерно по всей ширине заготовки.

Сборка слоёв

Подготовленные слои собираются в «сэндвич» в определённой последовательности: нижняя облицовка, слой утеплителя, верхняя облицовка. Сборка может идти непрерывно на конвейере либо поэлементно на периодической линии.

Прессование и полимеризация

Собранный пакет проходит прессование — сжатие, которое выдавливает лишний клей, убирает воздух и обеспечивает плотный контакт слоёв. Затем клей полимеризуется: в зависимости от технологии это происходит при нагреве на линии или при выдержке заготовки. Для панелей с пенополиуретаном компоненты могут смешиваться и заливаться прямо на линии, где пена заполняет пространство между листами.

Резка, охлаждение и финишная обработка

Готовая лента режется на панели заданной длины. Изделия охлаждаются, обрезаются по торцам, проверяются и отправляются на склад. При необходимости монтируются фасонные элементы, упаковка и маркировка.

Как производят сэндвич-панели: автоматический и периодический способы

По организации процесса выделяют два основных метода производства — непрерывный и периодический. Они отличаются производительностью, технологией сборки и объёмом единовременных вложений.

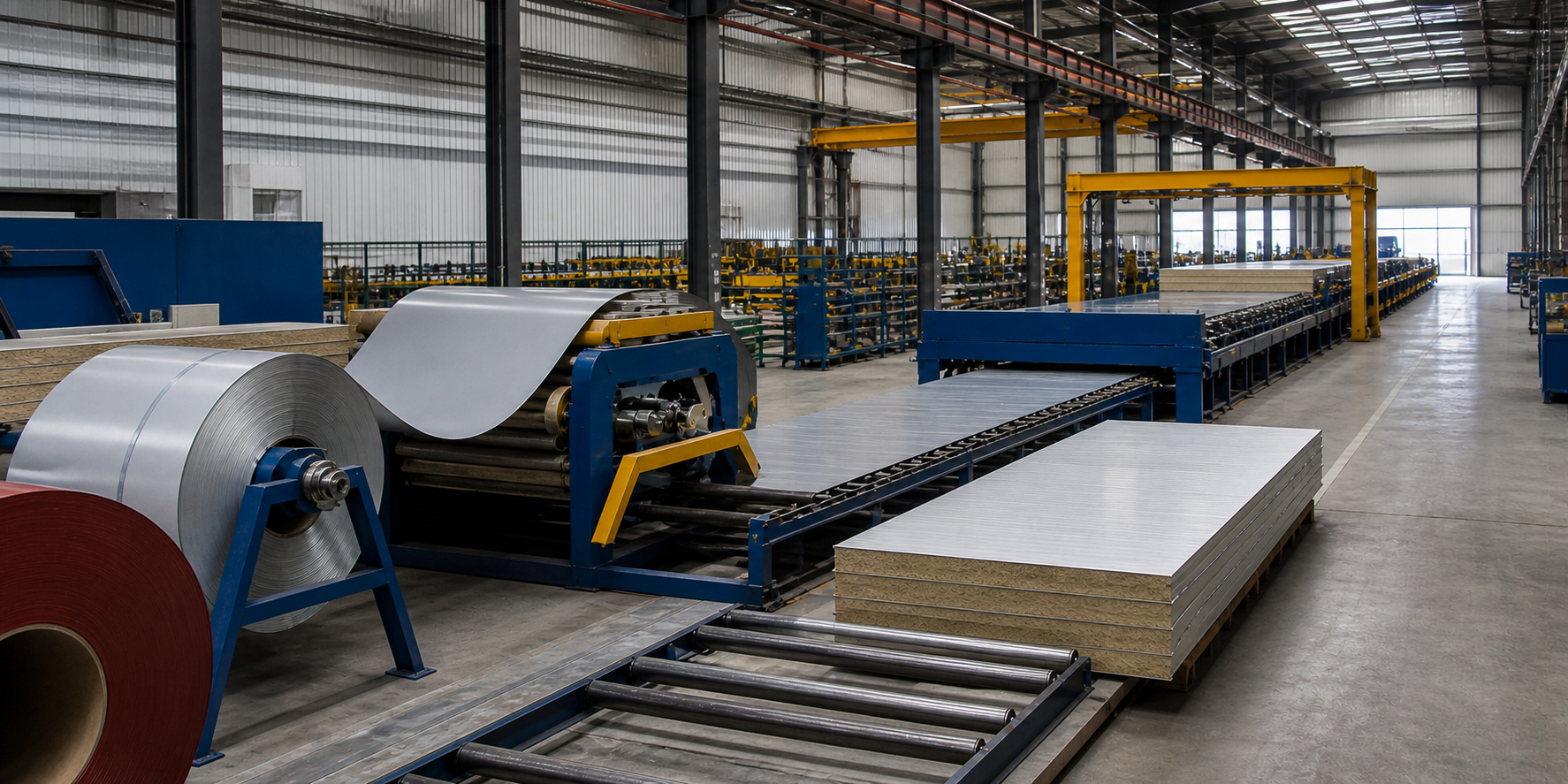

Непрерывное производство на автоматической линии

При непрерывном методе утеплитель подаётся на линию блоками или матами, а для пенополиуретана компоненты формируются прямо на линии заливкой между листами. Все операции — профилирование, нанесение клея, сборка, прессование и резка — выполняются в одном потоке. Такой способ даёт высокую производительность и стабильное качество при больших объёмах.

Периодический способ для небольших производств

Периодический метод применяют на небольших производствах или при изготовлении нестандартных изделий. Слои собираются и прессуются отдельными закладками в прессе, процесс повторяют партиями. Это менее производительно, но позволяет гибко менять размеры и наполнитель без переналадки всей линии.

Оборудование для производства сэндвич-панелей

Набор оборудования зависит от выбранного метода и объёмов выпуска. Перечислим ключевые элементы производственной линии.

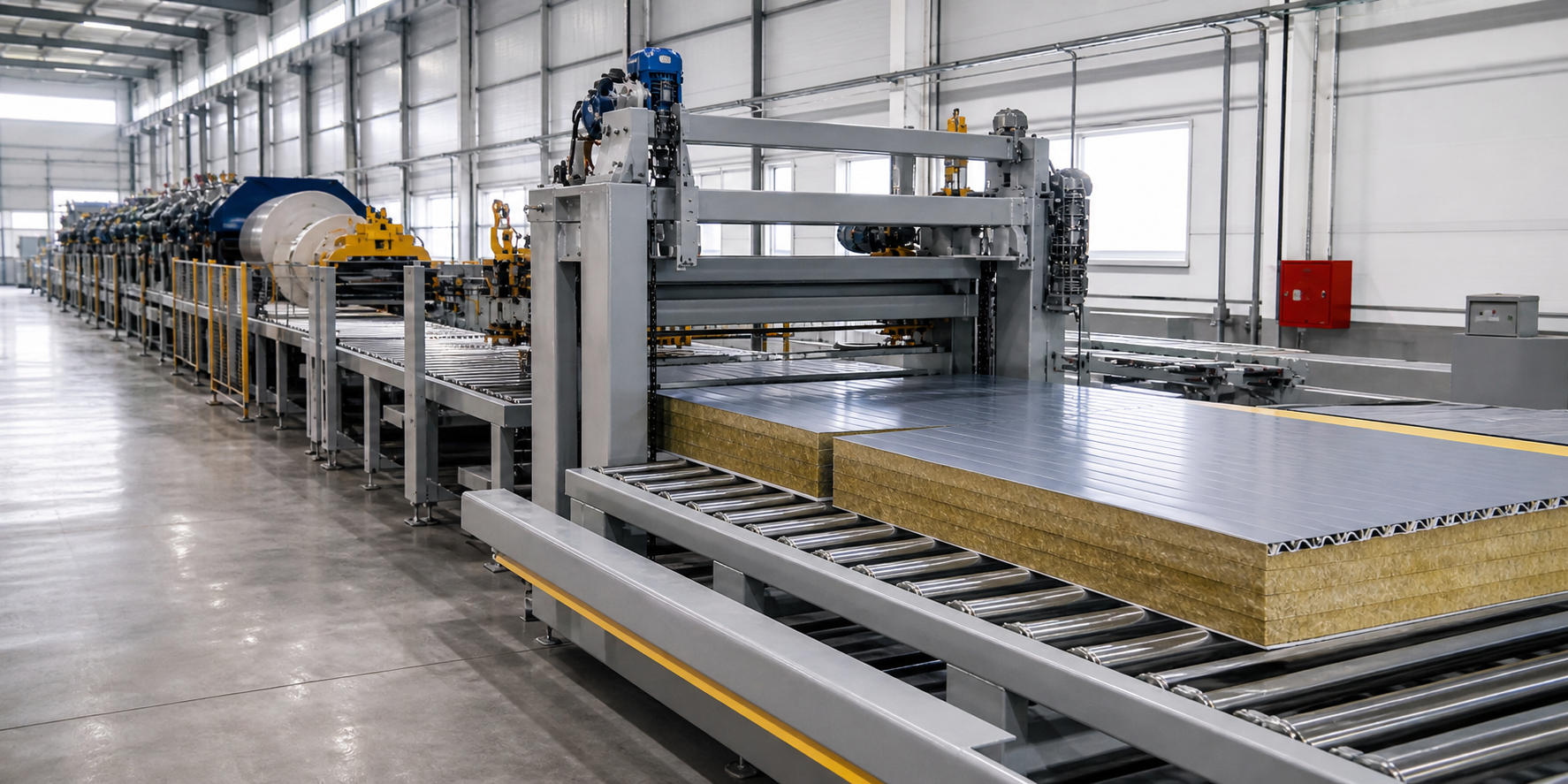

Состав производственной линии

Типовая линия включает разматыватель рулонов, профилегибочный стан, систему резки утеплителя, дозатор клея, узел сборки слоёв, пресс или секцию полимеризации, режущий станок и автоматику управления. Вспомогательно используются системы нагрева, вакуумной фиксации и контроля натяжения.

Автоматические и полуавтоматические линии

Автоматические линии работают в непрерывном режиме и рассчитаны на большие объёмы. Полуавтоматические требуют участия оператора на отдельных операциях, но дешевле и проще в переналадке — их выбирают для средних производств и частой смены типоразмеров.

Мини-линии

Компактные мини-линии предназначены для малого бизнеса и периодического метода. Они занимают меньше площади, но ниже по производительности. Такое оборудование подходит для выпуска панелей под конкретные заказы и старта производств с ограниченным бюджетом.

Чем отличается производство стеновых и кровельных панелей

Несмотря на общую технологию, стеновые и кровельные панели изготавливаются с учётом разной нагрузки и условий эксплуатации. Разница видна в профиле, толщине утеплителя и устройстве замка. Сравним основные отличия:

Вывод: кровельные панели проектируют под повышенные нагрузки и защиту от осадков, поэтому профиль и замок у них жёстче, тогда как стеновые оптимизируют под вертикальное крепление и теплоизоляцию фасада.

Контроль качества готовых панелей

Контроль качества проходит на всех этапах, но финальная проверка готового изделия определяет, уйдёт ли панель к заказчику или в переработку. Рассмотрим, что проверяют и какие дефекты встречаются чаще всего.

Что проверяют на производстве

Проверяют геометрию и толщину панели, ровность облицовки, качество замкового соединения, отсутствие пустот в утеплителе и прочность склейки слоёв. Дополнительно оценивают адгезию клея: от неё зависит, не расслоится ли панель под нагрузкой и перепадами температуры.

Частые дефекты и причины брака

Наиболее распространённые проблемы: расслоение — следствие нехватки клея, слабой адгезии или нарушения давления и времени прессования; вздутие облицовки — из-за влаги, перегрева или избытка клея; неровный замок — при сбое профилирующего стана; пустоты в утеплителе — при неточной резке и смещении ламелей. Контроль на производстве направлен на то, чтобы такие дефекты не дошли до объекта.

Упаковка, хранение и транспортировка

Правильная упаковка и логистика не менее важны, чем сам технологический процесс. Панели укладывают в штабели с защитной плёнкой на облицовке, прокладывают и фиксируют, чтобы избежать царапин и деформации замков. При хранении следят за горизонтальным расположением штабелей и защитой от влаги. Транспортировка ведётся на специальных стойках или в упаковке, исключающей смещение листов, при этом разгрузка требует аккуратности и обвязки.

Как выбрать качественные сэндвич-панели

Чтобы получить изделие, которое прослужит заявленный срок, оценивайте и технологию изготовления, и параметры под конкретный объект. Обратите внимание на такие моменты:

• Наполнитель. Исходите из требований к огнестойкости и теплопроводности: минвата для пожаробезопасности, PIR для максимальной изоляции, ППС для бюджетных решений.

• Металл и покрытие. Проверьте марку стали, толщину оцинковки и тип полимерного покрытия под климат региона.

• Геометрия замка. Ровный пазогребневый стык — залог герметичного монтажа без мостиков холода.

• Толщина и размеры. Панели должны быть произведены под параметры вашего проекта, включая длину и раскладку.

• Сертификаты и контроль качества. Соответствие ГОСТ и наличие документов подтверждают, что изделие прошло проверки на всех этапах.

Итоги: что важно понимать о производстве сэндвич-панелей

Производство сэндвич-панелей — это отлаженный многоэтапный процесс, в котором качество результата закладывается на входе: правильным металлом, утеплителем и клеем, а затем обеспечивается точной настройкой прессования и полимеризации. Разница между непрерывным и периодическим способом определяет производительность и гибкость производства, а контроль качества защищает от расслоений, вздутий и пустот в утеплителе.

Разобравшись в технологии, вы сможете грамотно подойти к выбору: определить нужный наполнитель, толщину и покрытие под конкретный объект, а также оценить добросовестность изготовителя по документам и образцам. Именно на этом этапе стоит заранее уточнить параметры панелей и условия доставки, чтобы получить конструкцию, которая будет надёжно работать долгие годы.
